Манипуляционные знаки — это графические обозначения на транспортной таре, которые показывают, как нужно обращаться с грузом при хранении, складской обработке и дальнейшем транспортном этапе. Они помогают понять, где находится верх грузового места, можно ли кантовать ящик, требуется ли защита от влаги, где расположен центр тяжести и какие способы захвата недопустимы.
Для промышленной упаковки манипуляционные знаки особенно важны. Оборудование, станки, электрошкафы, металлические узлы, крупногабаритные изделия и экспортные грузы часто имеют ограничения по положению, влажности, нагрузке сверху и способу обработки. Если маркировка нанесена неправильно или отсутствует, повышается риск повреждения груза, нарушения требований получателя и спорных ситуаций при приемке.
Что такое манипуляционные знаки
Манипуляционные знаки на транспортной таре — это условные изображения, которые задают правила обращения с грузом. Они не описывают сам груз, а показывают, какие действия с грузовым местом допустимы, ограничены или запрещены.
Например, знак «Верх» показывает правильное вертикальное положение тары, знак «Беречь от влаги» предупреждает о недопустимости намокания, знак «Центр тяжести» помогает учитывать смещенную массу при обработке тяжелого оборудования, а знак «Не кантовать» указывает, что грузовое место нельзя переворачивать или укладывать на бок.
Такие обозначения наносят на деревянные ящики, фанерную тару, ящики из ОСБ, обрешетку, поддоны, крупногабаритные грузовые места и упаковку промышленного оборудования.
Зачем нужны манипуляционные знаки на транспортной таре
- Показывают правильное положение грузового места.
- Снижают риск кантовки, удара, намокания или неправильного захвата.
- Помогают персоналу склада, терминала и получателя быстро понять ограничения по обращению с грузом.
- Дополняют конструкцию тары и внутреннюю фиксацию груза.
- Помогают соблюдать требования проекта, получателя или нормативной документации.
- Упрощают идентификацию грузовых мест в партии.
- Снижают вероятность ошибок при складской и транспортной обработке.
Чем манипуляционные знаки отличаются от другой маркировки
Маркировка транспортной тары состоит не только из манипуляционных знаков. На грузовое место также могут наноситься данные о получателе, отправителе, массе, габаритах, номере места, партии, контракте, стране назначения и требованиях проекта.
| Вид маркировки | Что показывает | Пример |
|---|---|---|
| Манипуляционные знаки | Правила обращения с грузом и ограничения при обработке. | Верх, хрупкое, беречь от влаги, не кантовать, центр тяжести и прочее. |
| Основные надписи | Куда и кому направляется грузовое место. | Получатель, пункт назначения, номер места в партии. |
| Дополнительные надписи | Данные отправителя, пункта отправления, перевалочной базы или проекта. | Отправитель, номер договора, наименование объекта. |
| Информационные надписи | Параметры грузового места. | Масса брутто, масса нетто, габариты, объем. |
| Экспортная маркировка | Данные, необходимые для международного проекта или требований получателя. | Страна назначения, номер контракта, порт, упаковочный лист. |
| Маркировка тары | Сведения о самой таре или ее обработке. | Тип тары, фумигационная маркировка, дата изготовления. |
Манипуляционные знаки по ГОСТ 14192-96
Для маркировки грузов применяют требования ГОСТ 14192-96. Стандарт описывает транспортную маркировку, состав надписей, способы нанесения, расположение маркировки и перечень манипуляционных знаков.
На практике заказчику важно понимать не только название знака, но и то, когда он нужен именно для упаковки оборудования, деревянной тары или крупногабаритного груза. Ниже приведены основные манипуляционные знаки и их практическое значение для промышленной упаковки.
| Знак | Что означает | Когда применяется при упаковке |
|---|---|---|
| Хрупкое. Осторожно | Груз требует осторожного обращения и защиты от ударов. | Для приборов, электрооборудования, точных узлов, изделий с чувствительными элементами. |
| Беречь от солнечных лучей | Груз нельзя подвергать воздействию прямого солнца. | Для материалов, покрытий, изделий и компонентов, чувствительных к нагреву или ультрафиолету. |
| Беречь от влаги | Груз нельзя подвергать воздействию воды, осадков и повышенной влажности. | Для электрооборудования, металлических изделий, барьерной, морской и экспортной упаковки. |
| Беречь от излучения | Груз нужно защищать от воздействия излучения. | Для отдельных видов материалов, приборов и чувствительных изделий по требованиям проекта. |
| Пределы температуры | Указывает допустимый температурный диапазон. | Для оборудования, материалов и комплектующих, чувствительных к температурным перепадам. |
| Скоропортящийся груз | Груз требует специальных условий хранения и обработки. | Для промышленной тары применяется редко, обычно для продукции с ограниченным сроком хранения. |
| Герметичная упаковка | Упаковку нельзя вскрывать или нарушать ее герметичность. | Для барьерной упаковки, вакуумной защиты, упаковки с силикагелем и VCI-материалами. |
| Крюками не брать | Запрещено подцеплять тару или груз крюками. | Для ящиков, обрешетки и грузов, которые можно повредить точечным захватом. |
| Место строповки | Показывает допустимые зоны строповки или подъема. | Для тяжелых ящиков, крупногабаритного оборудования, оснований и нестандартных грузовых мест. |
| Здесь поднимать тележкой запрещается | Показывает зоны, где нельзя поднимать груз тележкой. | Если основание или конструкция тары не рассчитаны на подхват в определенной точке. |
| Верх | Показывает правильное вертикальное положение тары. | Для оборудования, электрошкафов, станков, грузов с фиксированной ориентацией. |
| Центр тяжести | Показывает фактическое расположение центра массы. | Для тяжелых, несимметричных и крупногабаритных грузов. |
| Тропическая упаковка | Указывает, что груз упакован с учетом тропических условий. | Для отдельных экспортных проектов, где требуется защита от влажного и жаркого климата. |
| Штабелировать запрещается | Запрещает размещать другие грузы сверху. | Для оборудования, тары с выступающими элементами, грузов с ограниченной нагрузкой сверху. |
| Поднимать непосредственно за груз | Показывает, что подъем выполняется за предусмотренные элементы самого груза. | Если изделие имеет монтажные петли или специальные точки подъема, а тара не является силовым элементом для подъема. |
| Открывать здесь | Показывает место безопасного вскрытия упаковки. | Для ящиков и упаковки, где важно не повредить груз при распаковке. |
| Защищать от радиоактивных источников | Груз нельзя подвергать воздействию радиоактивного излучения. | Для специальных изделий и материалов по требованиям проекта. |
| Не кантовать | Запрещает переворачивать или катить грузовое место. | Для оборудования с фиксированным положением, электрошкафов, грузов со смещенным центром тяжести. |
| Предел штабелирования по массе | Показывает допустимую нагрузку сверху. | Для ящиков, фанерной тары, поддонов и грузов, которые могут храниться в несколько ярусов с ограничением по массе. |
| Зажимать здесь | Показывает допустимые места захвата зажимами. | Для тары и грузов, которые допускают обработку зажимными устройствами только в определенных местах. |
| Не зажимать | Запрещает использовать зажим в указанной зоне. | Для ящиков, оборудования и упаковки, где боковое сжатие может повредить груз или тару. |
| Предел по количеству ярусов в штабеле | Указывает максимальное количество ярусов при штабелировании. | Для партий ящиков, поддонов и грузовых мест с расчетной нагрузкой сверху. |
| Вилочные погрузчики не использовать | Запрещает обработку вилочным погрузчиком. | Если основание не рассчитано на подхват вилами или есть риск повреждения груза. |
Какие знаки нужны для разных видов упаковки
Одинаковый набор манипуляционных знаков не подходит для всех грузов. Для деревянного ящика, обрешетки, барьерной упаковки или крупногабаритного оборудования состав маркировки будет отличаться.
| Вид упаковки | Какие знаки особенно важны | Почему |
|---|---|---|
| Деревянный ящик | Верх, беречь от влаги, центр тяжести, ограничение штабелирования. | Ящик может содержать оборудование с фиксированным положением, смещенной массой и ограничением по нагрузке сверху. |
| Фанерный ящик | Верх, хрупкое, беречь от влаги, не кантовать. | Фанерная тара часто используется для оборудования, приборов и комплектующих, которым важны положение и защита поверхности. |
| Ящик из ОСБ | Верх, ограничение штабелирования, не кантовать. | Для тары из ОСБ важно учитывать прочность стенок, массу груза и требования к обработке. |
| Обрешетка | Место строповки, центр тяжести, крюками не брать, не зажимать. | Открытый каркас требует понятных зон захвата и предупреждения о недопустимых способах обработки. |
| Поддон или основание | Центр тяжести, место строповки, вилочные погрузчики не использовать при необходимости. | Для тяжелого оборудования важно указать, где можно поднимать груз и как распределена масса. |
| Барьерная упаковка | Беречь от влаги, герметичная упаковка, верх, не кантовать. | Важно сохранить герметичность барьерного слоя и не повредить упаковку при обработке. |
| Морская упаковка | Беречь от влаги, верх, не кантовать, центр тяжести, ограничение штабелирования. | Груз может проходить длительный маршрут, хранение, перегрузки и контакт с влажной средой. |
| Северная упаковка | Верх, беречь от влаги, не кантовать, ограничение штабелирования. | Упаковка должна учитывать сложные условия хранения и дальнейшей обработки. |
| Экспортная упаковка | Верх, беречь от влаги, номер места, масса, габариты, данные получателя. | Маркировка должна быть понятна участникам международного проекта и соответствовать требованиям получателя. |
| Крупногабаритный груз | Центр тяжести, место строповки, верх, не кантовать, крюками не брать. | Для тяжелых и несимметричных грузов важно заранее указать зоны обработки и ограничения. |
Где размещают манипуляционные знаки на таре
Манипуляционные знаки должны быть видны до начала обработки груза. Их размещают так, чтобы персонал склада, терминала или получателя мог сразу понять ограничения по обращению с грузовым местом.
Для ящиков и крупногабаритной тары особенно важно не закрывать знаки рейками, крепежом, стропами, обвязкой, пленкой или сопроводительными документами.
| Тип тары | Рекомендация по размещению |
|---|---|
| Деревянный ящик со сплошными стенками | На боковой и торцовой стенке, в верхней части, на хорошо видимой поверхности. |
| Ящик с разреженными стенками | На прикрепленной планке, щите или ярлыке, чтобы знак не терялся между элементами каркаса. |
| Фанерный или ОСБ-ящик | На ровных внешних поверхностях, без перекрытия рейками, крепежом и стяжками. |
| Обрешетка | На закрепленных ярлыках, фанерных щитках или закрытых участках, хорошо видимых при обработке. |
| Поддон с грузом | На внешней упаковке, защитных листах, ярлыках или элементах тары, видимых с рабочих сторон. |
| Крупногабаритная тара | На нескольких сторонах, чтобы знаки были видны при подходе к грузу с разных направлений. |
| Экспортная тара | С учетом требований получателя, маршрута, терминалов и сопроводительных документов. |
Что должна содержать маркировка грузового места
Состав маркировки зависит от задачи, но для промышленной тары чаще всего требуется не один знак, а полный набор данных по грузовому месту.
| Элемент маркировки | Зачем нужен |
|---|---|
| Манипуляционные знаки | Показывают правила обращения с грузом и ограничения при обработке. |
| Номер грузового места | Помогает идентифицировать место в партии и сопоставить его с упаковочным листом. |
| Масса брутто | Показывает массу груза вместе с упаковкой. |
| Масса нетто | Показывает массу груза без тары и упаковочных материалов. |
| Габариты | Нужны для складской обработки, планирования места и дальнейшего транспортного этапа. |
| Получатель и пункт назначения | Помогают идентифицировать направление грузового места. |
| Отправитель | Показывает, кто передает груз или формирует партию. |
| Номер проекта, договора или заказа | Используется для корпоративной, экспортной или проектной идентификации. |
| Фумигационная маркировка | Нужна для деревянной тары в международных проектах, если применяются соответствующие требования. |
| Упаковочный лист | Помогает сверить состав грузового места с документами и требованиями получателя. |
Требования к читаемости и стойкости маркировки
Маркировка должна оставаться читаемой до момента передачи груза получателю. Для этого важно учитывать материал тары, условия хранения, возможность намокания, истирание при обработке и срок нахождения груза в упаковке:
- знаки должны быть контрастными по отношению к поверхности тары;
- маркировку нельзя закрывать рейками, крепежом, пленкой, стяжками или документами;
- при длительном хранении лучше использовать стойкое нанесение, а не временную бумажную этикетку;
- на деревянной таре удобно применять маркер, трафарет, окраску, штамп, выжигание или устойчивые ярлыки;
- для экспортной, морской и северной упаковки важно учитывать влагостойкость маркировки;
- при нескольких грузовых местах маркировка должна быть единообразной по всей партии;
- размер знаков должен позволять читать их до начала обработки груза.
Примеры подбора манипуляционных знаков
-

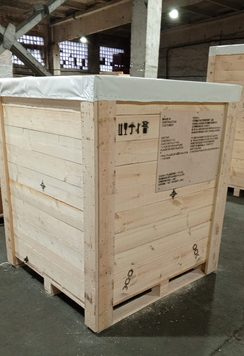

- Вертикальный транспортный ящик с манипуляционной маркировкой и защитной упаковкой
-

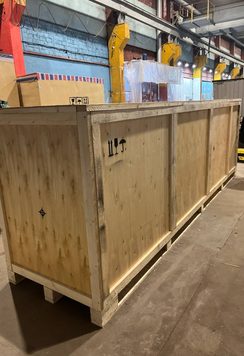

- Длинномерный транспортный ящик с манипуляционной маркировкой на производстве
-
- Вертикальный транспортный ящик с манипуляционной маркировкой и защитной упаковкой
Ниже приведены типовые примеры. Итоговый набор знаков зависит от конкретного груза, конструкции тары, требований получателя и условий проекта.
| Груз | Вид упаковки | Какие знаки могут понадобиться |
|---|---|---|
| Электрошкаф | Фанерный или деревянный ящик с фиксацией в вертикальном положении. | Верх, беречь от влаги, не кантовать, хрупкое, ограничение штабелирования. |
| Станок или промышленный агрегат | Усиленное основание, деревянный ящик или обрешетка. | Центр тяжести, место строповки, верх, крюками не брать, не кантовать. |
| Металлические детали | Ящик, поддон, барьерная упаковка или VCI-защита. | Беречь от влаги, герметичная упаковка, ограничение штабелирования. |
| Крупногабаритная металлоконструкция | Обрешетка, ложементы, поддон или усиленное основание. | Место строповки, центр тяжести, крюками не брать, не зажимать. |
| Оборудование для морского маршрута | Деревянный ящик, барьерная пленка, силикагель, маркировка. | Беречь от влаги, герметичная упаковка, верх, не кантовать, центр тяжести. |
| Сборный груз в одном ящике | Деревянный или фанерный ящик с внутренним разделением. | Верх, хрупкое, ограничение штабелирования, номер места, упаковочный лист. |
Типичные ошибки при нанесении манипуляционных знаков
- Знаки отсутствуют на грузовом месте.
- Знаки нанесены только на одну сторону и не видны при обработке.
- Маркировка закрыта пленкой, стропами, рейками или крепежом.
- Знаки противоречат фактической конструкции тары.
- Указан знак «Верх», но груз внутри не зафиксирован от смещения.
- Нет знака центра тяжести у тяжелого несимметричного груза.
- Бумажные этикетки применены там, где нужна стойкая маркировка.
- У разных грузовых мест в одной партии разная логика маркировки.
- Не указаны ограничения по штабелированию.
- Маркировка нанесена мелко, бледно или на загрязненную поверхность.
- Знак «Беречь от влаги» используется без фактической влагозащиты, хотя груз чувствителен к конденсату.
- Знак «Место строповки» нанесен без учета конструкции основания и реальных точек подъема.
Почему маркировка не заменяет правильную упаковку
Манипуляционные знаки предупреждают, как нужно обращаться с грузом, но сами по себе не защищают изделие. Если груз не закреплен внутри ящика, знак «Не кантовать» не удержит его от смещения. Если оборудование чувствительно к влаге, знак «Беречь от влаги» не заменит барьерную пленку, силикагель и герметизацию.
Поэтому маркировка должна работать вместе с конструкцией упаковки: основанием, внутренней фиксацией, прокладками, обрешеткой, деревянным ящиком, барьерной защитой и правильным распределением нагрузки.
Как мы наносим маркировку на транспортную тару
При изготовлении тары и упаковке груза маркировка подбирается под конкретный проект. Мы учитываем тип груза, вид тары, условия хранения, требования получателя и состав упаковки.
В зависимости от задачи маркировка может наноситься на деревянный ящик, фанерную тару, элементы обрешетки, поддон, защитные щиты или отдельные ярлыки. Для экспортных, морских и северных проектов дополнительно учитываются требования к читаемости, стойкости и составу маркировки.
