Обрешетка ИБП и АКБ была выполнена по техническому заданию заказчика. Нужно было подготовить источники бесперебойного питания и аккумуляторные батареи в две единицы тары: изготовить деревянные поддоны по габаритам груза, собрать обрешетку, закрепить оборудование внутри тары и нанести манипуляционные знаки.

В проект входили 2 единицы ИБП габаритами 940×560×1550 мм и весом 100 кг каждая, а также АКБ общими габаритами 120×80×50 см и весом 450 кг. Для такого оборудования важно сохранить положение груза, ограничить смещение внутри обрешетки и обозначить требования к обращению с грузовыми местами.

Исходные данные проекта

Параметр Данные
Груз ИБП и аккумуляторные батареи
ИБП 2 шт., габариты каждой единицы 940×560×1550 мм
Вес ИБП 100 кг каждая единица
АКБ Габариты 120×80×50 см
Вес АКБ 450 кг
Количество тары 2 единицы
Тип упаковки Обрешетка по техническому заданию заказчика
Основание Деревянный поддон по габаритам груза
Фиксация Крепление груза внутри обрешетки текстильной стропой
Маркировка Манипуляционные знаки «Хрупкое. Осторожно», «Беречь от влаги», «Верх»

Задача заказчика

Заказчику требовалось упаковать ИБП и АКБ в обрешетку по техническому заданию. Работы включали изготовление деревянных поддонов по габаритам груза, сборку обрешетки, фиксацию оборудования внутри тары и нанесение маркировки.

ИБП и аккумуляторные батареи относятся к электрооборудованию, для которого особенно важны защита от неправильного положения, влаги и ударных воздействий. Поэтому на грузовые места были нанесены манипуляционные знаки «Хрупкое. Осторожно», «Беречь от влаги» и «Верх».

Особенности упаковки ИБП и АКБ

Источники бесперебойного питания имеют вертикальную форму и чувствительные элементы корпуса. АКБ отличаются высокой массой при сравнительно компактных габаритах. Поэтому для каждого типа груза важно подобрать основание и способ фиксации с учетом веса, формы и допустимого положения.

Деревянная обрешетка защищает оборудование от прямого контакта с внешними предметами, а поддон служит основанием для груза и позволяет закрепить его внутри тары.

Что было важно в этом проекте:

  • упаковать ИБП и АКБ в две единицы тары;
  • изготовить деревянные поддоны по габаритам груза;
  • собрать обрешетку по техническому заданию заказчика;
  • закрепить оборудование внутри обрешетки текстильной стропой;
  • обозначить правильное вертикальное положение груза;
  • нанести знак «Беречь от влаги»;
  • указать, что груз требует осторожного обращения.

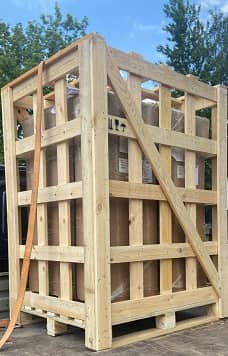

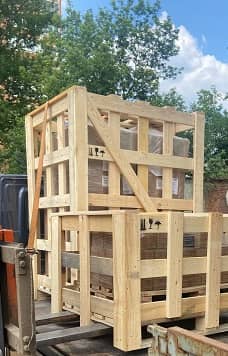

Конструкция обрешетки

Для упаковки ИБП и АКБ использовались деревянные поддоны и обрешетка. Поддоны были изготовлены по габаритам груза, чтобы обеспечить устойчивое основание и возможность фиксации оборудования.

После размещения на поддоне груз был закреплен внутри обрешетки с помощью текстильной стропы. Такая фиксация помогает ограничить смещение оборудования относительно основания.

Элемент упаковки Назначение
Деревянный поддон Основание под ИБП и АКБ, распределение нагрузки и возможность фиксации.
Обрешетка Жесткая внешняя защита оборудования от прямых механических воздействий.
Текстильная стропа Фиксация груза внутри обрешетки.
Деревянные элементы каркаса Формирование защитной конструкции вокруг груза.
Маркировка Обозначение требований к обращению с грузовым местом.

Фиксация оборудования внутри обрешетки

Груз был закреплен внутри обрешетки с помощью текстильной стропы. Для ИБП и АКБ фиксация особенно важна: оборудование не должно свободно перемещаться относительно основания.

Даже прочная внешняя обрешетка не заменяет внутреннюю фиксацию. Обрешетка защищает груз снаружи, а крепление стропой помогает удерживать оборудование в заданном положении внутри тары.

Маркировка грузовых мест

На упаковку были нанесены манипуляционные знаки «Хрупкое. Осторожно», «Беречь от влаги» и «Верх». Такая маркировка помогает участникам складской и транспортной обработки правильно обращаться с грузом.

Знак «Верх» показывает правильное вертикальное положение грузового места. Знак «Беречь от влаги» предупреждает о необходимости защиты от осадков и повышенной влажности. Знак «Хрупкое. Осторожно» указывает, что груз требует аккуратного обращения.

Подробнее о маркировке тары можно прочитать в материале манипуляционные знаки на транспортной таре.

Этапы выполнения работ

Этап Что сделали
1. Получили техническое задание Учли состав груза, габариты ИБП и АКБ, количество тары и требования к маркировке.
2. Изготовили поддоны Подготовили деревянные поддоны по габаритам груза.
3. Разместили груз Установили ИБП и АКБ на подготовленные основания.
4. Зафиксировали оборудование Закрепили груз внутри обрешетки с помощью текстильной стропы.
5. Собрали обрешетку Смонтировали деревянную обрешетку вокруг груза.
6. Нанесли маркировку Разместили знаки «Хрупкое. Осторожно», «Беречь от влаги» и «Верх».

Результат проекта

В результате ИБП и АКБ были упакованы в 2 единицы деревянной обрешетки по техническому заданию заказчика. Для груза изготовили поддоны по габаритам, выполнили фиксацию текстильной стропой и нанесли манипуляционные знаки.

Грузовые места подготовлены к дальнейшей складской и транспортной обработке с учетом требований к положению, влагозащите и осторожному обращению.
