Обрешетка шкафов управления была выполнена на складе клиента. Нужно было подготовить шкафы управления насосами к дальнейшей складской и транспортной обработке: установить груз на поддон, защитить поверхности, закрепить оборудование и собрать деревянную обрешетку по техническому заданию заказчика.
Каждая единица груза имела габариты 3000×650×2200 мм и вес 800 кг. Для такого оборудования важно не только защитить корпус снаружи, но и ограничить смещение внутри упаковки, особенно если есть чувствительные панели, окрашенные поверхности или элементы управления.
Исходные данные проекта
| Параметр | Данные |
|---|---|
| Груз | Шкафы управления насосами |
| Габариты одной единицы | 3000×650×2200 мм |
| Вес одной единицы | 800 кг |
| Тип упаковки | Обрешетка по техническому заданию заказчика |
| Формат работ | Упаковка на складе клиента |
| Внутритарная защита | Стрейч-пленка, пенопласт |
| Фиксация | Крепление груза к поддону |
| Маркировка | Манипуляционные знаки «Хрупкое» и «Верх» |
Задача заказчика
Заказчику требовалось упаковать шкафы управления насосами непосредственно на своем складе. По проекту нужно было использовать обрешетку, защитные материалы, поддон, фиксацию груза и маркировку.
Шкафы управления относятся к оборудованию, для которого важно сохранить вертикальное положение и защитить корпус от прямых механических воздействий. Поэтому на упаковку были нанесены манипуляционные знаки «Хрупкое» и «Верх».
Особенности упаковки шкафов управления
Шкафы управления имеют вытянутую вертикальную форму и значительную высоту. При упаковке такого оборудования важно учитывать устойчивость, положение центра тяжести и необходимость фиксации к основанию.
Обрешетка помогает защитить шкаф от прямого контакта с другими предметами, а поддон задает основание грузового места. Дополнительные материалы — стрейч-пленка и пенопласт — используются для защиты поверхностей и отдельных элементов корпуса.
Что было важно в этом проекте:
- выполнить упаковку на складе клиента;
- сохранить вертикальное положение шкафов управления;
- использовать обрешетку по техническому заданию заказчика;
- защитить поверхности стрейч-пленкой и пенопластом;
- закрепить оборудование на поддоне;
- нанести манипуляционные знаки «Хрупкое» и «Верх»;
- подготовить грузовые места к дальнейшей обработке.
Конструкция обрешетки

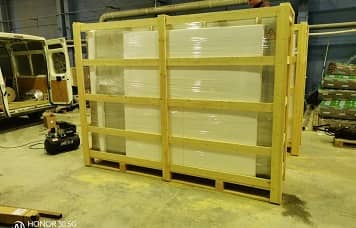

Обрешетка шкафов управления
Для шкафов управления была выбрана деревянная обрешетка на поддоне. Такая конструкция подходит для оборудования с прочным корпусом, когда требуется жесткая внешняя защита, но не обязательно закрывать груз сплошным деревянным или фанерным ящиком.
Перед сборкой обрешетки груз был защищен стрейч-пленкой и пенопластом, затем закреплен на поддоне. После этого вокруг оборудования была собрана деревянная обрешетка.
| Элемент упаковки | Назначение |
|---|---|
| Деревянный поддон | Основание под шкаф управления и распределение нагрузки. |
| Обрешетка | Жесткая внешняя защита оборудования от прямых воздействий. |
| Стрейч-пленка | Поверхностная защита корпуса и объединение элементов упаковки. |
| Пенопласт | Дополнительная защита отдельных зон и поверхностей. |
| Крепление к поддону | Ограничение смещения оборудования относительно основания. |
| Маркировка | Обозначение правил обращения с грузовым местом. |
Фиксация оборудования на поддоне
Шкафы управления были закреплены на поддоне. Это важный этап: обрешетка защищает груз снаружи, но не должна быть единственным средством удержания оборудования в заданном положении.
Фиксация ограничивает смещение груза относительно основания и помогает сохранить устойчивость грузового места при складской и транспортной обработке.
Маркировка грузовых мест
Манипуляционные знаки на обрешетке шкафа управления
На обрешетку были нанесены манипуляционные знаки «Хрупкое» и «Верх». Для шкафов управления такая маркировка особенно важна, потому что оборудование должно сохранять правильное положение, а корпус и элементы управления требуют осторожного обращения.
Подробнее о маркировке можно прочитать в материале манипуляционные знаки на транспортной таре.
Этапы выполнения работ
| Этап | Что сделали |
|---|---|
| 1. Проверили параметры груза | Учли габариты, вес и особенности шкафов управления. |
| 2. Подготовили основание | Использовали поддон как основание под грузовое место. |
| 3. Защитили поверхности | Применили стрейч-пленку и пенопласт для защиты корпуса и отдельных зон. |
| 4. Зафиксировали груз | Закрепили шкаф управления на поддоне. |
| 5. Собрали обрешетку | Выполнили деревянную обрешетку по техническому заданию заказчика. |
| 6. Нанесли маркировку | Разместили манипуляционные знаки «Хрупкое» и «Верх». |
Отзыв заказчика
По итогам работ заказчик отметил, что упаковка была выполнена быстро и на хорошем уровне.
Результат проекта
В результате шкафы управления насосами габаритами 3000×650×2200 мм и весом 800 кг были упакованы в деревянную обрешетку на складе клиента.
Груз был защищен стрейч-пленкой и пенопластом, закреплен на поддоне и промаркирован манипуляционными знаками «Хрупкое» и «Верх».
Связанные услуги и виды упаковки
- обрешетка груза
- упаковка оборудования
- жесткая упаковка груза
- деревянные поддоны и основания
- деревянные ящики
- барьерная упаковка
- манипуляционные знаки на транспортной таре
- все проекты по упаковке грузов
Рассчитать обрешетку оборудования
Для расчета похожего проекта отправьте габариты, вес, фото оборудования, требования к обрешетке, фиксации, защитным материалам и маркировке. Мы подберем конструкцию тары и состав работ под конкретное оборудование.
