Транспортный ящик для оборудования был изготовлен по техническому заданию заказчика. Нужно было подготовить специализированную фанерную тару для лазерного оборудования: с деревянным поддоном, жесткой конструкцией, маркировкой и откидной стенкой для удобного доступа к грузу.
Особенность проекта — конструкция с откидывающейся стенкой. Такое решение применяется, когда оборудование нужно не просто закрыть ящиком, а обеспечить удобную установку, извлечение или доступ к грузу без полной разборки тары.
Исходные данные проекта
| Параметр | Данные |
|---|---|
| Груз | Лазерное оборудование |
| Задача | Изготовить транспортный фанерный ящик по требованиям заказчика |
| Тип тары | Фанерный ящик с деревянным поддоном |
| Особенность конструкции | Откидная стенка на тарной фурнитуре |
| Формат работ | Изготовление тары на территории исполнителя |
| Передача тары | Готовый ящик передан заказчику в собранном виде |
| Материалы | Брус, доска камерной сушки, фанера 9 мм и 21 мм, крепеж, тарная фурнитура |
| Срок выполнения | 4 часа |
Задача заказчика
Заказчику требовалась не типовая тара, а специальный транспортный ящик для лазерного оборудования. Конструкция должна была учитывать габариты груза, необходимость жесткого основания, защиту оборудования внешними стенками и удобный доступ к внутреннему пространству ящика.
По условиям проекта тара изготавливалась на нашей территории. Заказчик должен был получить готовый ящик в собранном виде для дальнейшего использования.
Особенности транспортного ящика
Для лазерного оборудования была выбрана фанерная тара на деревянном поддоне. Фанерные стенки дают жесткую внешнюю защиту, а поддон служит основанием под груз и помогает распределить нагрузку.
Главная конструктивная особенность — откидная стенка. Она была изготовлена из фанеры толщиной 21 мм и закреплена на специальной тарной фурнитуре. Такое решение позволяет открывать одну из сторон ящика без полной разборки всей конструкции.

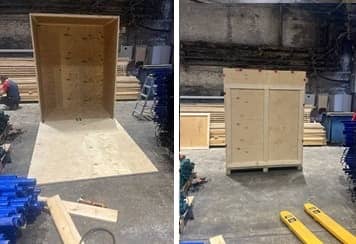

Транспортный ящик для упаковки оборудования (фанера)
Что было важно в этом проекте:
- изготовить транспортный ящик под габариты лазерного оборудования;
- использовать жесткое деревянное основание;
- обеспечить прочность стенок и каркаса;
- сделать откидную стенку для удобного доступа к грузу;
- закрепить стенку на тарной фурнитуре с фиксацией в закрытом положении;
- нанести маркировку на стенки ящика;
- передать заказчику готовую тару в собранном виде.
Конструкция и материалы
Транспортный ящик был изготовлен из фанеры и деревянных элементов. Для основных стенок использовалась фанера толщиной 9 мм. Откидная стенка была выполнена из фанеры толщиной 21 мм, так как на этот элемент приходится дополнительная нагрузка при открывании, закрывании и фиксации.
Деревянный поддон и каркасные элементы были изготовлены из бруса и доски камерной сушки. Крепеж и тарная фурнитура подбирались с учетом конструкции ящика и необходимости надежной фиксации откидной стенки.
| Материал или элемент | Назначение |
|---|---|
| Фанера 9 мм | Основные стенки транспортного ящика. |
| Фанера 21 мм | Откидная стенка с повышенной жесткостью. |
| Брус 100×100 мм | Силовые элементы основания и конструкции. |
| Доска камерной сушки 25×100 мм и 25×150 мм | Каркас, поддон и вспомогательные элементы тары. |
| Тарная фурнитура | Крепление откидной стенки и фиксация ее в закрытом положении. |
| Крепеж различных видов | Сборка ящика, поддона и конструктивных элементов. |
| Маркировка | Обозначение правил обращения с грузовым местом. |
Откидная стенка на тарной фурнитуре
Откидная стенка была предусмотрена для удобного доступа к оборудованию. В отличие от обычной съемной стенки, такая конструкция позволяет открыть одну сторону ящика без полной разборки тары.
Для фиксации использовалась специальная тарная фурнитура. Она помогает удерживать стенку в закрытом положении и обеспечивает возможность повторного открывания при необходимости.
Маркировка транспортного ящика
На стенки транспортного ящика была нанесена маркировка для правильного обращения с грузовым местом. Маркировка помогает участникам складской и транспортной обработки понимать, где верх, как обращаться с тарой и какие ограничения нужно учитывать.
В зависимости от требований проекта на транспортную тару могут наноситься манипуляционные знаки: «Верх», «Беречь от влаги», «Не кантовать», «Хрупкое», «Центр тяжести», «Место строповки» и другие обозначения.
Этапы выполнения работ
| Этап | Что сделали |
|---|---|
| 1. Получили исходные данные | Использовали габариты оборудования и требования заказчика к конструкции транспортной тары. |
| 2. Подобрали конструкцию | Выбрали фанерный ящик на деревянном поддоне с откидной стенкой. |
| 3. Изготовили основание | Подготовили деревянный поддон и силовые элементы конструкции. |
| 4. Собрали корпус ящика | Изготовили стенки из фанеры 9 мм и каркасные элементы из бруса и доски. |
| 5. Изготовили откидную стенку | Выполнили стенку из фанеры 21 мм и закрепили ее на тарной фурнитуре. |
| 6. Нанесли маркировку | Нанесли обозначения на стенки ящика для правильного обращения с грузовым местом. |
| 7. Передали готовую тару | Заказчик получил транспортный ящик в собранном виде для дальнейшего использования. |
Результат проекта
В результате был изготовлен специализированный транспортный ящик для лазерного оборудования. Конструкция включала деревянный поддон, фанерные стенки, усиленную откидную стенку на тарной фурнитуре и маркировку.
Работы были выполнены на территории исполнителя за 4 часа. Заказчик получил готовую транспортную тару в собранном виде.
Когда нужна похожая транспортная тара
Фанерные транспортные ящики с нестандартной конструкцией применяются, когда груз нельзя упаковать в типовую тару. Это актуально для оборудования, приборов, станков, лазерных систем, электронных блоков, комплектующих и изделий, которым требуется жесткая внешняя защита или особый способ доступа к грузу:
- оборудование имеет нестандартные габариты;
- нужен доступ к грузу через одну из стенок;
- требуется жесткая фанерная тара с деревянным основанием;
- нужна тара по чертежам или техническому заданию;
- необходимо нанести маркировку на грузовое место;
- заказчику нужно получить готовый ящик в собранном виде.
